Блок живлення для світлодіодного освітлення. Навіщо він потрібен і як його вибрати?

Для будь-якого світлодіодного освітлення необхідний блок живлення. Про види і використанні блоків живлення і піде ця стаття.

Давайте розберемося навіщо ж потрібен блок живлення

Блок живлення для світлодіодної стрічки необхідний для зниження напруги, яке надходить на стрічку. Більшість світлодіодних стрічок мають робочу напругу в 12 В, отже, необхідний блок живлення на 12 В. Наочний приклад використання блоку живлення – гірлянда для ялинки, де поруч зі штекером знаходиться невеликий блок, який забезпечує надійну роботу.

Види блоків живлення:

Блок живлення в герметичному пластиковому корпусі.

Гідність:

• мінімальна вага,
• компактні розміри,
• герметичність

Недостатки:

• Висока вартість
• Обмеження по потужності (не більше 100 Вт)
• Поганий теплообмін

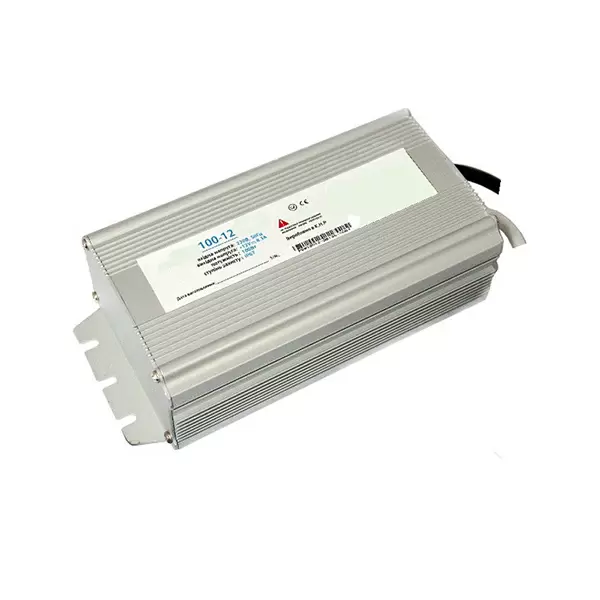

Блок живлення в герметичному алюмінієвому корпусі. В основному використовується в професійному виробництві зовнішньої світлової реклами.

Гідність:

• Герметичність і міцність
• Хороший теплообмін
• Стійкість до вологи, перепади температур.

Недостатки:

• Велика вага
• Найвища ціна

Блок живлення відкритого типу. Найпопулярніший варіант, який найчастіше використовується для освітлення будинку.

Гідність:

• Цена
• Хороший теплообмін

Недостатки:

• Досить габаритний
• Неестетичний зовнішній вигляд
• Відсутність захисту від вологи і пилу

Мережевий компактний блок живлення. В основному використовується для живлення світлодіодних стрічок.

Гідність:

• Маленькі розміри
• Низька ціна
• Простота підключення

Недостатки:

• Потужність не перевищує 60 Вт
• Відсутній захист від і пилу

Вибір блоку живлення:

Тип блоку живлення (описані вище) кожен вибирає індивідуально під свої потреби і можливості. Але при виборі важливо враховувати характеристики вашого блоку живлення, які повинні підходити для стрічки. Блок живлення повинен трохи перевищувати мінімальний вольтаж стрічки. Потужність світлодіодної стрічки дається в Вт/1 м – відповідно можемо розрахувати необхідну потужність живлення стрічки: Вт х м (кількість вольт на кількість метрів). До вийшла цифрі необхідно додати 20%-30%, які йдуть на втрати в провідниках, потім округляємо до найближчого блоку живлення.

Давайте подивимося на наочному прикладі:

Нам необхідно підключити 4 м світлодіодної стрічки SMD5630, яка має 60 світлодіодів на 1 м і потужністю 9.6 Вт/м.

1. Вираховуємо потужність всієї стрічки: 9.6 х 2 = 19.2 Вт (мінімальна потужність)
2. Тепер додаємо 30%, які йдуть на втрати в провідниках: 19.2 + 30% = 24.96 Вт
3. Округляємо до найближчої потужності БП, в нашому випадку це 24 Вт

У підсумку для того що б підключити 4 м світлодіодної стрічки SMD5630 нам знадобиться блок живлення потужністю 24 Вт.

І остання частина роботи – підключення блоку живлення до світлодіодної стрічки.

Все в основному підключається за допомогою клем над якими є різні найменування. Давайте ж розберемося що за що відповідає:

• L – фаза, N – нуль – це основні виходи за допомогою яких система підключається до мережі 220 В.
• G – клема для проводу заземлення. Якщо в будинку немає проводу заземлення, цю клему залишають порожній
• -V и +V – клеми до яких підключається стрічка.

Підключаєте необхідні дроти і насолоджуйтеся світлодіодним освітленням. Для тих кому важко по тексту підключити світлодіодну стрічку, на нашому YouTube каналі є відео, де ми повністю збираємо автоматичне освітлення, в тому числі там показаний процес підключення світлодіодної стрічки до блоку живлення.

Створюйте освітлення своїми руками!

До нових зустрічей!
