WAGO 221, 222, 2273: чим відрізняються серії та яку з них обрати для монтажу

Клеми WAGO вже давно стали стандартом для швидкого та надійного з'єднання проводів без паяння і скруток. Це швидкозатискні клеми, у яких контакт створюється завдяки пружинному механізму, що притискає жилу проводу до струмопровідної пластини. Такий спосіб з'єднання виключає окислення контакту, характерне для скруток, і не потребує спеціальних інструментів для монтажу.

Компанія випускає клеми ваго для проводів різного перерізу в кількох лінійках під різні завдання: від побутової проводки до промислових щитів. Найбільш затребувані серії 221, 222 та 2273. Зовні вони схожі, але відрізняються конструкцією, способом фіксації проводу та сферою застосування.

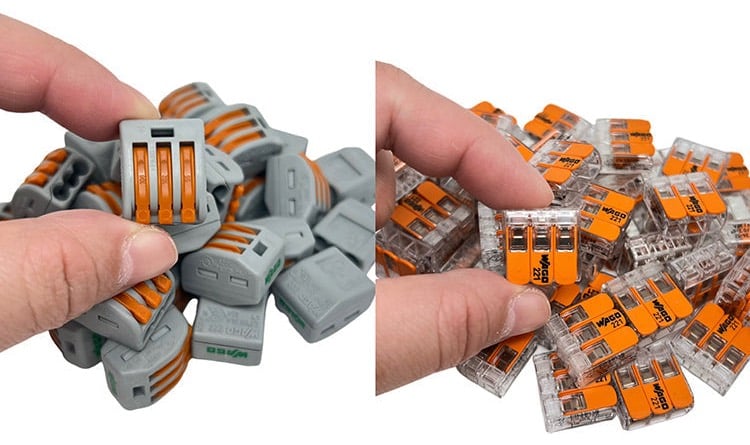

Серія WAGO 221: універсальні клеми з важільками

WAGO 221 — одна з найбільш впізнаваних серій, оснащена відкидними важільками оранжевого кольору. Для з'єднання проводу достатньо підняти важілок, вставити зачищену жилу в клему і опустити важілок назад — жодних інструментів не потрібно. Це робить цю серію зручною для швидкого монтажу та подальшої ревізії з'єднань: провід легко вийняти та перепідключити без пошкодження ізоляції.

Клеми WAGO 221 розраховані на переріз проводів від 0,14 до 4 мм² і випускаються у варіантах на 2, 3 та 5 провідників. Прозорий корпус дозволяє візуально контролювати якість зачистки та глибину вставлення жили, що знижує ризик помилок під час монтажу. Завдяки універсальності ця серія підходить як для мідних багатожильних, так і для одножильних проводів.

Чим відрізняються WAGO 221 і 222

Питання про те, чим відрізняються WAGO 221 і 222, виникає у монтажників регулярно, оскільки зовні серії схожі. Головна відмінність — у способі фіксації проводу. У серії WAGO 222 замість відкидного важілка використовується натискний оранжевий пелюсток: для встановлення проводу на нього потрібно натиснути викруткою або пальцем, вставити жилу і відпустити фіксатор. Така конструкція робить з'єднання трохи компактнішим і зручнішим там, де простір обмежений, наприклад у вузьких розподільчих коробках.

Функціонально обидві серії забезпечують однаково надійний контакт і розраховані на схожий діапазон перерізів, тому вибір частіше визначається зручністю монтажу, а не характеристиками. Електрики, яким важлива часта ревізія з'єднань однією рукою, обирають серію 221, а ті, хто монтує у стиснених умовах, — серію 222.

Серія WAGO 2273: компактні клеми для розподільчої коробки

WAGO 2273 — це компактна лінійка, розроблена спеціально для монтажу в обмеженому просторі, насамперед для розподільчих коробок і підрозетників. Клеми цієї серії не мають важільків чи пелюсток — фіксація проводу відбувається одним натисканням при вставленні жили у спеціальний отвір, а виймання виконується викруткою через контрольний отвір скидання.

Компактні розміри клем для розподільчої коробки серії 2273 дозволяють розмістити більше з'єднань на обмеженій площі, що особливо актуально під час монтажу освітлення та групових ліній із великою кількістю відгалужень. Серія розрахована на перерізи від 0,5 до 2,5 мм² і призначена переважно для одножильних проводів, що варто враховувати під час вибору під конкретне завдання.

Яку серію обрати для монтажу

Вибір конкретної серії клем WAGO залежить від умов монтажу та типу проводки. Для щитового монтажу та місць, де може знадобитися демонтаж чи ревізія з'єднання, оптимальна серія 221 із зручним важільком. Якщо простір обмежений, а важільки заважають закрити кришку короба, розумніше використовувати серію 222 з низькопрофільним пелюстком.

Для монтажу в розподільчих коробках, особливо за великої кількості з'єднань на малій площі, кращим рішенням стане серія 2273 завдяки компактності та економії місця. Ваго клеми різних серій розраховані на різні умови, тому вибір клеми WAGO серії залежить від умов монтажу та типу проводки.
